Автоматическое регулирование теплопотребления



Автоматическое регулирование.

Система автоматического регулирования теплопотребления (САРТ)

Что дает автоматическое регулирование теплопотребления?

     Экономия потребления тепловой энергии. Достигается за счет автоматического регулирования температуры теплоносителя в подающем трубопроводе отопления в зависимости от температуры наружного воздуха. Экономия наиболее заметна в теплые (переходные) периоды отопительного сезона и может достигать 30%. Комфорт. Автоматическое регулирование позволяет поддерживать температуру в помещениях на заданном уровне.

Регулирование теплопотребления.Автоматическое регулирование или элеватор.

     В настоящее время регулирование в централизованной системе теплоснабжения осуществляется преимущественно по-средством элеваторных узлов. Единственным достоинством данного вида регулирования является его невысокая стоимость.Элева-торное регулирование чрезмерно зависимо от параметров теплоносителя. В случае, если параметры теплоносителя ниже расче-тных, элеватор снижает и так зачастую недостаточный перепад давления, что приводит к плохому прогреву радиаторов отопле-ния на удаленных от ИТП стояках. Элеваторный узел не предусматривает регулирования, поэтому в осенние и весенние периоды это приводит к значительному перетопу помещений, и, как следствие, к дополнительным финансовым затратам.

     САРТ лишен недостатков элеваторных узлов смешения: регулирование производится полностью в автоматическом режиме, при правильном подборе оборудования узел работает практически независимо от перепада давления на вводе, а благодаря насосной циркуляции теплоноситель достигает даже крайних стояков и радиаторов с требуемыми параметрами. В административных зда-ниях возможна организация понижения температуры воздуха в помещениях в ночное время, выходные и праздничные дни, что даст дополнительную экономию.

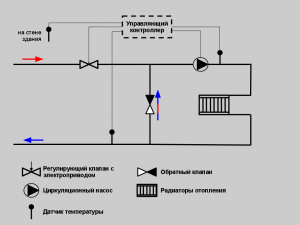

Схема системы автоматического регулирования

Компоненты систем регулирования

     Контроллер - головной управляющий орган системы автоматизирован-ного регулирования. Он связывает воедино весь комплекс приборов и устройств узла: в него стекаются данные о параметрах в системе и производится управление всеми исполнительными механизмами. Хорошо зарекомендовали себя контроллеры фирм АРВАС (Беларусь) и Danfoss (Дания).

     Регулирующий клапан - основной рабочий орган узла регулирования. Может быть двух- или трехходовым. Его задача регулировать расход теплоносителя в подающем трубопроводе в зависимости от температуры наружного воздуха. Наши предпочтения - двухходовые клапаны АРВАС (Беларусь).

     Циркуляционный насос - обеспечивает циркуляцию теплоносителя в системе отопления, благодаря чему, даже удаленные стояки имеют достаточное снабжение теплом. На узлах рекомендуется установка сдвоенных насосов, обеспечивающих безотказную работу всего комплекса Одни из наиболее надежных марок насосов Grundfos (Дания) и Wilo (Германия).

     Датчик температуры - измерительный прибор, предназначенный для измерения температуры теплоносителя в системе отопления и наружного воздуха. Функционирование основано на изменении сопротивления материалов чувствительного элемента датчика в зависимости от температуры среды.
